TND5单相稳压器
隔离变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯），低压大电流干式变压器是隔离变压器一种特殊形式，其特点是初级（输入）电压通常为单相220伏、380伏或三相380伏、440伏、660伏、1140伏等，其次级（输出）低电压、大电流来带动负载工作，其次级电压因负载电流、电阻大小而各不相同，输出有1.5V、3V、5V、6V、7V、9V、12V、15V、24V、36V等电压，在输入电源侧加装调压器配套使用，可实现平滑无级调压的目的。输入输出的电压、电流可根据用户使用要求精心设计与制造。
技术参数
起飞
输入范围:150 v ~ 260 v;(超低电压70 v ~ 260 v)
输出电压:单相220V;
电压稳定精度:+1-3%(可调);
过电压保护:264V +4V
反应时间:1秒(当输入电压变化10%时);
功率因数:0.8;
频率:50 hz / 60赫兹;
温度:60 k
电阻:工频正弦波电压1500V，持续1分钟不击穿，不闪络
绝缘阻抗:> 5M;;;;
适宜温度:- 10 ~40;
波形失真:无附加波形失真
型号规格及尺寸
| 规格型号 | 容量 | 输入电压范围 | 外形尺寸（mm） | 重量（KG） |
|---|---|---|---|---|
| SVC/TND5-2000VA | 2KVA | 150V~260V | 380×270×160 | 10 |
| SVC/TND5-3000VA | 3KVA | 150V~260V | 290×245×240 | 12 |
| SVC/TND5-5000VA | 5KVA | 150V~260V | 325×240×295 | 13.5 |
| SVC/TND5-10KVA | 10KVA | 150V~260V | 345×315×540 | 32 |
| SVC/TND5-15KVA | 15KVA | 150V~260V | 380×280×770 | 52 |
| SVC/TND5-20KVA | 20KVA | 150V~260V | 380×325×775 | 59 |
| SVC/TND5-30KVA | 3KVA | 150V~260V | 415×375×785 | 74 |
| SVC/TND5-10KVA 超低压 | 10KVA | 70V~260V | 345×315×540 | 33 |
| SVC/TND5-15KVA 超低压 | 15KVA | 70V~260V | 380×280×770 | 75 |
| SVC/TND5-20KVA 超低压 | 20KVA | 70V~260V | 380×325×775 | 84 |
| SVC/TND5-30KVA 超低压 | 30KVA | 70V~260V | 415×375×785 | 98 |
操作过程
1. 使用前应检查电网电压是否在稳压器允许的输入范围内，然后确认稳压器的电源开关已关闭。
2. 将稳压器插头插入电网插座(或连接输入电源线);
3.打开稳压器开关，电源指示灯点亮，输出电压表显示220V，稳压器供电正常。
4. 然后打开要用的电器开关。
5. 使用电冰箱、空调、水泵等感应负载时，应选用容量大于3倍的稳压器。
6. 调压器工作时，切勿随意打开机箱调整，以免触电危险。
7. 外部电压的波动会自动调节稳压器的电源，齿轮摩擦声的发生是正常现象。
8. 当调节阀正常工作时，不要用物品盖住调节阀，以免影响正常散热。
注意事项

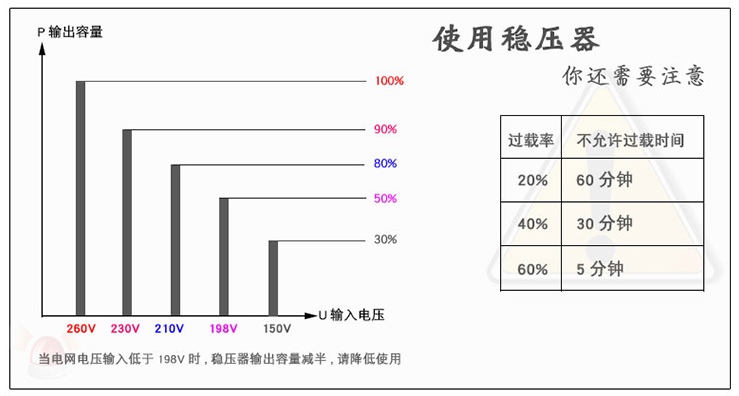

1. 当电网输入电压低于198V时，稳压器的输出能力降低一半，需要降低。
2. 使用感应电器，如电冰箱、空调、泵、电机、电风扇、荧光灯等。请把这些电器的实际功率乘以三倍。
3.一般情况下，1.5P空调采用TND5-3KVA, 2P空调采用TND5-5KVA, 3P空调采用TND5-10KVA。
4. 使用热水器、电饭煲、电炉和电脑，将电器的实际功率乘以1.5倍。
5. 如果您不确定负载类型，请选择实际功率超过3倍的调节器。
