TSGC2三相新型调压器
隔离变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯），低压大电流干式变压器是隔离变压器一种特殊形式，其特点是初级（输入）电压通常为单相220伏、380伏或三相380伏、440伏、660伏、1140伏等，其次级（输出）低电压、大电流来带动负载工作，其次级电压因负载电流、电阻大小而各不相同，输出有1.5V、3V、5V、6V、7V、9V、12V、15V、24V、36V等电压，在输入电源侧加装调压器配套使用，可实现平滑无级调压的目的。输入输出的电压、电流可根据用户使用要求精心设计与制造。

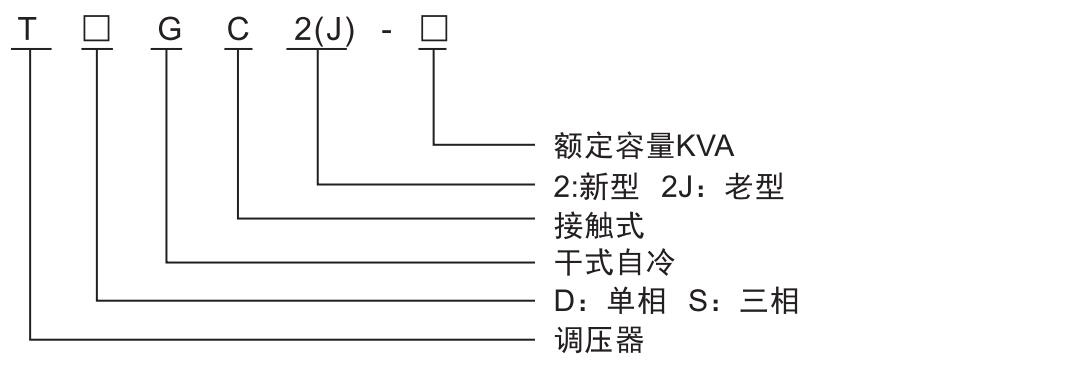

型号及其含义
使用环境
1. 环境温度为-5C~+40 ~C。
2. 海拔高度不得超过2000米。
3.环境空气最大相对湿度为90% (+ 25C)
4. 电源电压波形为正弦或近似正弦。
5. 无蒸汽、化学沉积、导电粉尘、污物等爆炸性、腐蚀性气体
6. 无严重振动和湍流。
主要技术参数
品牌:温州腾飞
输入电压:单相220V，三相，四线380V
输出电压:单相0-250V (300V)三相0-430V (500V)可定制
工作频率:50/60Hz
效率:> 90%
波形失真:无附加波形
文生:少于60K
抵抗力量:2000 v /分钟
绝缘电阻:单相> 5M三相> 2M
实施标准:JB / t10091 - 1999
注:电压调节器允许短时间内超过额定输出电流，但不得超过下列规定
额定电流(%)不得超过(分钟)
20)60
40)30
60)6
安装、使用和维护
1. 电压调节器分为单相调节器和三相调节器，单相调节器A, X端为输入端，A, X端为输出端;三相稳压器A、B、C端子为输入端，A、B、C端子为输出端，O端子为星形中性点。
2. 新安装或长期未使用的调节阀只有在使用前使用500V百万欧姆时才能安全使用，否则需加热。热干燥方法一般是电气化干燥或在干燥室内干燥。烘干后应检查紧固件是否松动，如松动应紧固。
3.电源电压应符合通脉调压器铭牌上的输入电压
4. 稳压器必须接地良好，以确保安全。
5. 电压调节器不允许并联使用。
6. 使用时应注意输电电流不超过额定值。否则，电压调节器的寿命将会降低，甚至烧毁。
7. 手轮(电机)应缓慢而均匀地转动，以免损坏电刷或火花。
8. 监管机构应经常接受检查。如发现电刷过度磨损，应及时更换缺陷。使用前手轮应在无尺寸砂纸垫的刷下旋转几次，使刷底光滑，接触良好。
9. 线圈与电刷接触面，应始终保持清洁，否则容易增加线圈表面的火花和灼伤。如发现线圈表面有黑点，可用棉纱和酒精擦拭，直至黑点消除。
10. 从电源上连接稳压器。与负载相连的调压器的导体和导体端子应处于良好的接触状态，并能通过调压器的额定电流。
11. 不允许用手轮(电机)移动调压器，但要用手柄或整个产品升降移动。
12. 当调压器需要水平安装在大面板上或垂直安装在其他底座上时，可使用调压器底座的安装孔进行固定。
13. 监管机构通常受到保护，防止水滴和石油污染落入监管机构。为了清除调节器内积聚的灰尘，需要定期断电。
型号与规格
|
相数 |
型号 |
额定容量（KVA） |
额定输出电流（A） |
额定输入电压（V） |
输出电压范围（V） |
产品尺寸 （长×宽×高） |
|
单相新款 |
TDGC2 |
0.2 |
0.8 |
220 |
0-300 0-250 默认电压0-250V |
120×110×120 |
|
0.5 |
2 |
130×150×140 |
||||
|
1 |
4 |
175×200×170 |
||||
|
2 |
8 |
170×200×170 |
||||
|
3 |
12 |
200×230×200 |
||||
|
5 |
20 |
240×270×260 |
||||
|
7 |
28 |
270×270×260 |
||||
|
10 |
40 |
240×270×420 |
||||
|
15 |
60 |
240×320×560 |
||||
|
20 |
80 |
240×320×770 |
||||
|
30 |
120 |
240×320×1550 |
||||
|
单相老款 |
TDGC2J |
0.5 |
2 |
220 380 |
0-250 0-300 0-400 0-450 默认电压0-250V |
140×160×200 |
|
1 |
4 |
170×210×230 |
||||
|
2 |
8 |
250×250×230 |
||||
|
3 |
12 |
240×210×230 |
||||
|
5 |
20 |
350×380×270 |
||||
|
7 |
28 |
350×380×270 |
||||
|
10 |
40 |
350×430×430 |
||||
|
15 |
60 |
350×430×590 |
||||
|
20 |
80 |
350×430×590 |
||||
|
30 |
120 |
350×430×1100 |
||||
|
40 |
160 |
350×430×1100 |
||||
|
50 |
200 |
350×430×1100 |
||||
|
三相新款 |
TSGC2 |
1.5 |
2 |
380V |
0-430 |
130×150×330 |
|
3 |
4 |
180×220×440 |
||||
|
6 |
8 |
180×220×480 |
||||
|
9 |
12 |
210×240×490 |
||||
|
15 |
20 |
240×320×580 |
||||
|
20 |
26 |
240×320×280 |
||||
|
30 |
40 |
240×320×1080 |
||||
|
三相老款 |
TSGC2J |
15 |
20 |
380V |
0-430 0-450 0-500 |
340×400×580 |
|
20 |
26 |
340×400×580 |
||||
|
30 |
40 |
340×440×850 |
||||
|
40 |
54 |
340×420×1140 |
||||
|
50 |
67 |
350×450×1140 |
||||
|
60 |
80 |
350×450×1140 |
||||
|
80 |
107 |
350×450×1140 |
注：以上单相额定输出电流计算为0-250V，三相额定输出电流计算为0-430V，其他特殊电压可根据用户需要定制，电压调节方式为手动或电动。
