ACL输入电抗器
产品概述
隔离变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯），低压大电流干式变压器是隔离变压器一种特殊形式，其特点是初级（输入）电压通常为单相220伏、380伏或三相380伏、440伏、660伏、1140伏等，其次级（输出）低电压、大电流来带动负载工作，其次级电压因负载电流、电阻大小而各不相同，输出有1.5V、3V、5V、6V、7V、9V、12V、15V、24V、36V等电压，在输入电源侧加装调压器配套使用，可实现平滑无级调压的目的。输入输出的电压、电流可根据用户使用要求精心设计与制造。
产品详情

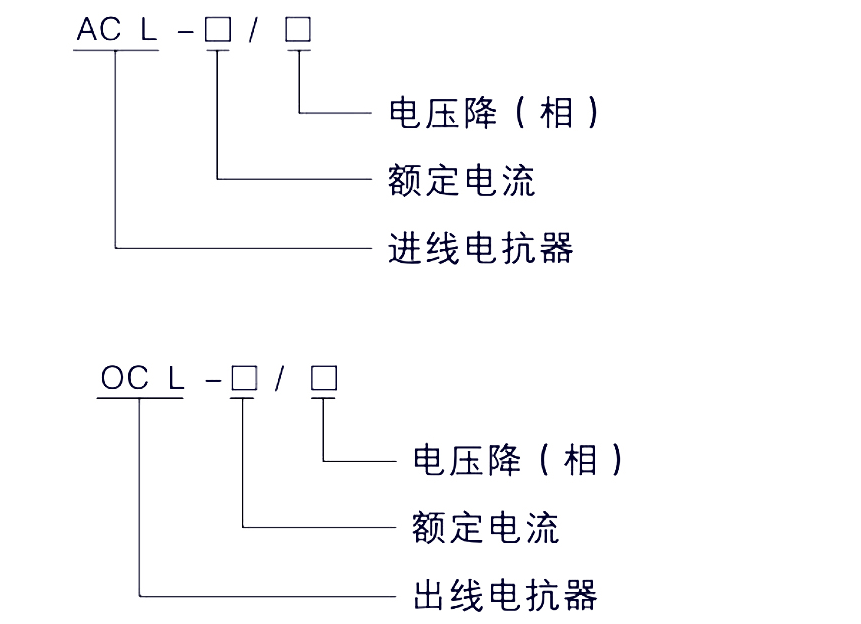

型号及其含义
技术参数和实施标准
1. 额定工作电压380V/50HZ或650V/ 50HZ
2. 额定工作电流:1A ~ 1500A
3.芯材及绕组抗电弧击穿AC3000V/50HZ/MA/10S(出厂试验)
4. 反应堆噪声:<50DB(距离反应堆水平距离点1米)
5. 绝缘等级:F级或以上
6. 防护等级:| POO6
7. 产品实施标准:GB19212.1 - 2008 GB19212.21 2007 GB10946 - 2011
使用环境条件:
1. 海拔不超过2000米。
2. 工作环境温度- 25 ~ + 45，相对湿度不超过90%。
3.四周无导电粉尘、污物等爆炸性、腐蚀性气体。
4. 周围环境应具备良好的通风条件。如安装在柜内，应安装通风设备。
外形及安装尺寸
| 变频器功率（KW ） | 输入电抗器型号 | 输出电抗器型号 | 外形尺寸长×宽 ×高 | 安装尺寸 |
|---|---|---|---|---|
| 0.75 | ACL-5A/4.4V | OCL-5A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 1.5 | ACL-5A/4.4V | OCL-5A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 2.5 | ACL-10A/4.4V | OCL-10A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 4 | ACL-10A/4.4V | OCL-10A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 5.5 | ACL-15A/4.4V | OCL-15A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 7.5 | ACL-20A/4.4V | OCL-20A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 11 | ACL-30A/4.4V | OCL-30A/2.2V | 150 ×110 ×140 | 120 ×75 |
| 15 | ACL-40A/4.4V | OCL-40A/2.2V | 150 ×110 ×140 | 120 ×75 |
| 18 | ACL-50A/4.4V | OCL-50A/2.2V | 190 ×140 ×170 | 8 5 × 65 |
| 22 | ACL-60A/4.4V | OCL-60A/2.2V | 190 ×140 ×170 | 8 5 × 65 |
| 30 | ACL-80A/4.4V | OCL-80A/2.2V | 215 ×150 ×170 | 105 ×65 |
| 37 | ACL-100A/4.4V | OCL-100A/2.2V | 230 ×150 ×180 | 175 ×75 |
| 45 | ACL-125A/4.4V | OCL-125A/2.2V | 230 ×150 ×180 | 175 ×75 |
| 55 | ACL-150A/4.4V | OCL-150A/2.2V | 230 ×160 ×180 | 175 ×90 |
| 75 | ACL-200A/4.4V | OCL-200A/2.2V | 230 ×170 ×180 | 175 ×100 |
| 90 | ACL-250A/4.4V | OCL-250A/2.2V | 230 ×170 ×210 | 175 ×95 |
| 110 | ACL-280A/4.4V | OCL-280A/2.2V | 230 ×170 ×210 | 175 ×95 |
| 132 | ACL-300A/4.4V | OCL-300A/2.2V | 230 ×170 ×210 | 175 ×95 |
| 160 | ACL-400A/4.4V | OCL-400A/2.2V | 270 ×190 ×240 | 200 ×115 |
| 187 | ACL-450A/4.4V | OCL-450A/2.2V | 270 ×190 ×240 | 200 ×115 |
| 200 | ACL-500A/4.4V | OCL-500A/2.2V | 270 ×190 ×240 | 200 ×115 |
| 220 | ACL-550A/4.4V | OCL-550A/2.2V | 300 ×200 ×280 | 225 ×130 |
| 250 | ACL-600A/4.4V | OCL-600A/2.2V | 300 ×200 ×280 | 225 ×130 |
| 315 | ACL-720A/4.4V | COL-720A/2.2V | 300 ×200 ×280 | 225 ×130 |
| 375 | ACL-800A/4.4V | OCL-800A/2.2V | 350 × 250 × 330 | 275 ×140 |
| 400 | ACL-1000A/4.4V | OCL-1000/2.2V | 350 × 250 × 330 | 275 ×140 |
| 500 | ACL-1200A/4.4V | OCL-1200A/2.2V | 350 × 250 × 330 | 275 ×140 |
| 630 | ACL-1500A/4.4V | OCL-1500A/2.2V | 450 ×310 ×380 | 320 ×180 |
| 700 | ACL-1650A/4.4V | OCL-1650A/2.2V | 450 ×320 ×380 | 320 ×180 |
| ACL-2000A/4.4V | OCL-2000A/2.2V | 450 ×320 ×380 | 320 ×180 | |
| ACL-2500A/4.4V | OCL-2500A/2.2V | 450 ×320 ×380 | 320 ×180 | |
| ACL-3000A/4.4V | OCL-3000A/2.2V | 450 ×320 ×380 | 320 ×180 |
