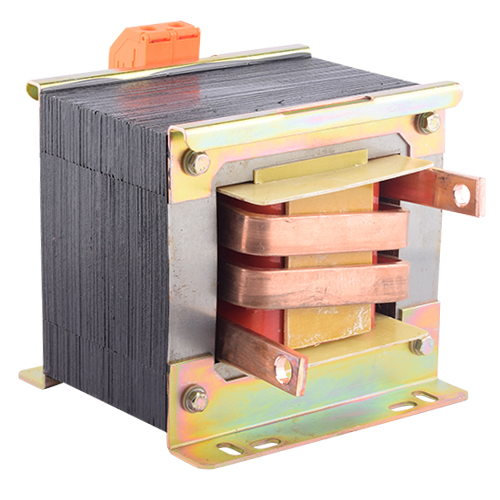

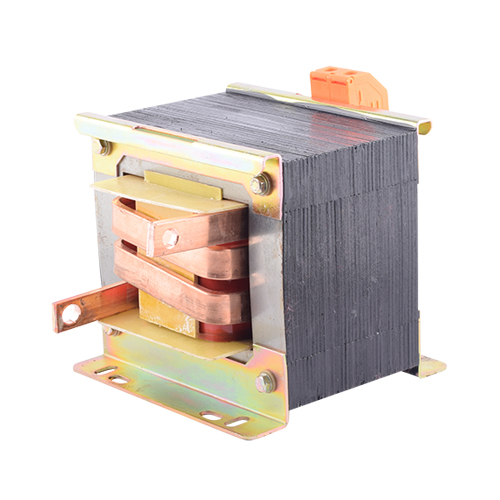

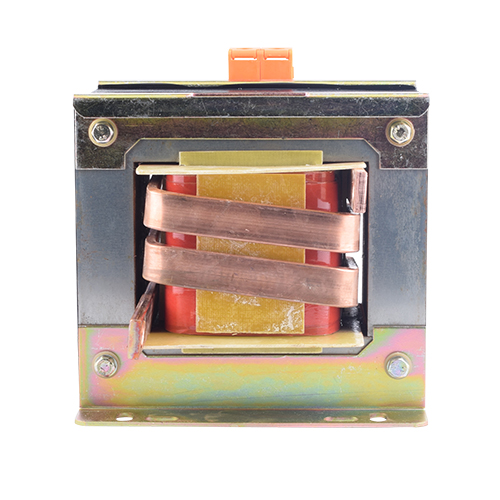

TBK单相控制变压器
隔离变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯），低压大电流干式变压器是隔离变压器一种特殊形式，其特点是初级（输入）电压通常为单相220伏、380伏或三相380伏、440伏、660伏、1140伏等，其次级（输出）低电压、大电流来带动负载工作，其次级电压因负载电流、电阻大小而各不相同，输出有1.5V、3V、5V、6V、7V、9V、12V、15V、24V、36V等电压，在输入电源侧加装调压器配套使用，可实现平滑无级调压的目的。输入输出的电压、电流可根据用户使用要求精心设计与制造。

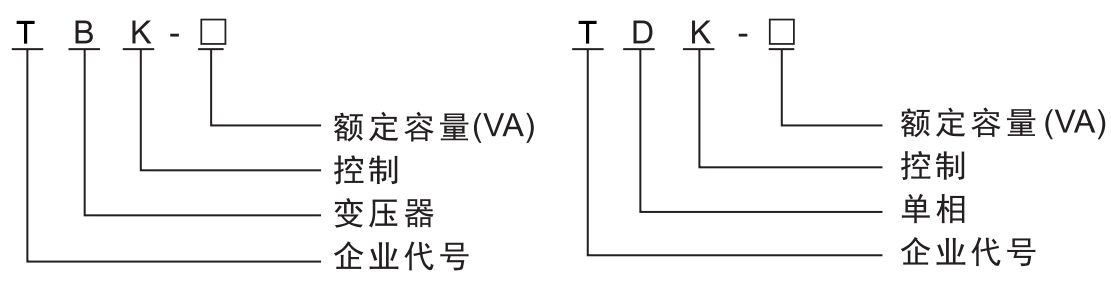

型号及其含义
使用环境
1. 环境温度为-5C~+40 ~C。
2. 海拔高度不得超过2000米。
3.环境空气最大相对湿度为90% (+ 25C)
4. 电源电压波形为正弦或近似正弦。
5. 无蒸汽、化学沉积、导电粉尘、污物等爆炸性、腐蚀性气体
6. 无严重振动和湍流。
技术参数
相数:单相
容量:弗吉尼亚州50 ~ 100 kva
输入电压:单相220V、380V
输出电压:6.3V、12V、24V、36V、55V、70V、110V、127V、220V、380V等(可定制)
频率:50/60Hz
效率:> 90%
绝缘等级:F级、H级、HC级可选(常规H级)，耐180度高温
工作效率:感应(隔离)
波形失真:无附加波形失真
绝缘电阻:> 50M
温度上升:60 k
电气强度:工频正弦电压3000V持续1分钟不击穿、不闪络
过载能力:双额定电流，维持1分钟
执行标准:产品符合VDE0550、IEC439、JB5555、GB226等国际标准。
环境温度:- 20 +50。
湿度:<95% RH无冷凝
高度:< 1000米
相对湿度:< 90%
冷却方式:干式自冷/风冷
工作场所:无腐蚀性气体和导电粉尘
设计寿命:20年以上
备用:常规单相220V/三相380V有货，具体请联系销售人员。
注:安装现场不严重影响气体蒸气、化学沉积、粉尘、污物等爆炸性、腐蚀性气体及变压器绝缘导电粉尘。
产品特点
1. 体积小，接线安全可靠，保护等级高，性能好，能在额定负载下长期有效工作。
2. 先进的产品设计，严格控制产品加热位置和热点温升，线圈、引线采用高温导线，低电流密度选用。
3.强大的过载能力:
4. 产品具有较强的过载过电压能力。本产品的设计和制造充分考虑了负载特性，从温升、绝缘性能、附件选择等方面满足了过载要求。
5. 节能效果明显，噪声低(< 65dB)。

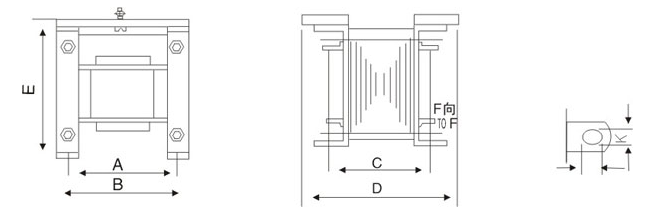

型号及安装尺寸
| 变压器型号 | 外形尺寸（mm） | 安装孔距（mm） | 安装孔（mm） |
|---|---|---|---|
| BK-25~50VA | 78×68 ×87 | 52×52 | 4.8×9 |
| BK-100VA | 84×82×94 | 64×64 | 4.8×9 |
| BK-150VA | 96×98×106 | 81×81 | 5.8×11 |
| BK-200VA | 95×105×106 | 88×88 | 5.8×11 |
| BK-250VA | 96×108×106 | 91×91 | 5.8×11 |
| BK-300VA | 120×117×114 | 97×97 | 7×13 |
| BK-400VA | 132×124×124 | 104×104 | 7×13 |
| BK-500VA | 132×124×124 | 104×104 | 7×13 |
| BK-700VA | 132×134×124 | 114×114 | 7×13 |
| BK-1000VA | 150×153×142 | 128×128 | 8×13 |
| BK-1500VA | 192×147×177 | 122×122 | 8×13 |
| BK-2000VA | 192×167×177 | 152×152 | 8×13 |
| BK-3000VA | 215×220×240 | 165×160 | 8×13 |
| BK-4000VA | 260×220×280 | 240×160 | 8×13 |
| BK-5000VA | 300×220×290 | 280×170 | 8×13 |
订货须知
1、变压器的基本型号、规格、容量及数量；
2、变压器的初（输入）、次级（输出）电压；
3、多组次级电压时需提供各输出电压的容量分配；
4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
注：用户如有特殊要求，本公司可按用户需求精心设计制造。
